高鋁水泥耐火澆注料是以CA-50、CA-60、CA-70水泥做結合劑，與耐火骨料和粉料或摻外加劑按比例配合并經加水攪拌、成型及養護后制成的。其特點是快硬高強，價廉易得，施工方便。當采用硅酸鋁質材料配制耐火澆注料時具有一定的抗硫酸鹽侵蝕能力。該澆注料的使用溫度為1400℃左右。過去CA-50高鋁水泥耐火澆注料廣泛用于軋鋼加熱爐等熱工設備，能實現機械化筑爐，使用壽命2~4年：現在，該澆注料主要用于鍋爐和石化工業爐等窯爐，在冶金系統中，低溫熱工設備上也應用，并取得良好效果。

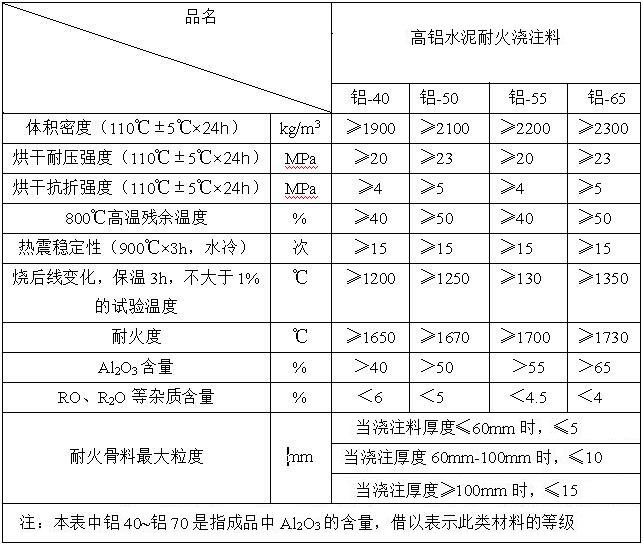

高鋁水泥耐火澆注料是不定性耐火材料中的重要品種，在一般情況下常用配合比是高鋁水泥和耐火粉料的總用量為27%~30%，耐火骨料用量為70%~73%。高鋁水泥用量10%~20%。當耐火澆注料用于中高溫部位時，應盡量減少水泥用量，同時增加耐火粉料用量，其品級應與耐火骨料相同或高一個等級：耐火骨料應根據窯爐使用溫度合理選擇，做到物盡其美。其顆粒級配，通常采用兩級級配，也可用統料，一般以砂率（即細骨料占整個骨料的比值）為0.45~0.55來控制：水用量一般用質量百分表示，也可用千克每立方米或水灰比（即水于水泥和粉料之比）來表示。其總原則是，在保證澆注料拌合物的易性情況下，應盡量減少水用量。
應當指出，常用配合比并不是一成不變的。它將根據原材料的品種和使用條件，在生產或施工時，經試驗確定耐火澆注料的配合比，以滿足窯爐工程的使用要求。同時，應盡量摻加外加劑，以改善澆注料的施工性能和耐火性能。
