高鋁耐火澆注料是用較純的CA-80水泥做結(jié)合劑，與剛玉，莫來石、特級(jí)礬土熟料和氧化鋁粉等骨粉料或摻外加劑按比例配合，并加水?dāng)嚢琛⒊尚图梆B(yǎng)護(hù)后制成的。其特點(diǎn)是耐火度和荷重軟化溫度高、高溫強(qiáng)度大、抗渣性好、抗還原性氣體能力強(qiáng)。該澆注料的最高使用溫度約為1700℃，是當(dāng)前應(yīng)用較多的一種材料。
配合比所用的電熔剛玉骨料的做大粒徑約為3mm，顆粒級(jí)配：3~1.2mm，55%： 1.2~0.3mm，35%： 小于0.3mm，10%：早配制澆注料時(shí)，均參加適量的減水劑，以提高施工和易性和使用性能。

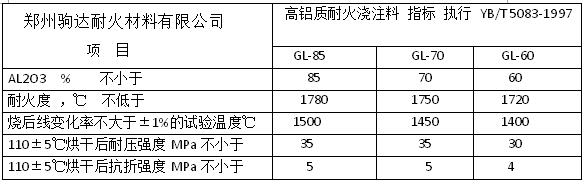

高鋁耐火澆注料常溫耐壓強(qiáng)度是在標(biāo)準(zhǔn)養(yǎng)護(hù)后測(cè)定的。1天耐壓強(qiáng)一般約為15MPa，7天耐壓強(qiáng)度為40MPa左右，相當(dāng)于烘干耐壓強(qiáng)度：耐火度均大于1750℃，但是高鋁耐火澆注料與其他鋁酸鹽水泥耐火澆注料基本相同在中溫強(qiáng)度略有下降，同時(shí)，由于原材料品級(jí)高，因此具有良好的抗渣性和抗還原性氣體的能力。
高鋁耐火澆注料性能優(yōu)良，施工方便，但成本較高，一般用于窯爐和熱工設(shè)備的特殊部位。
