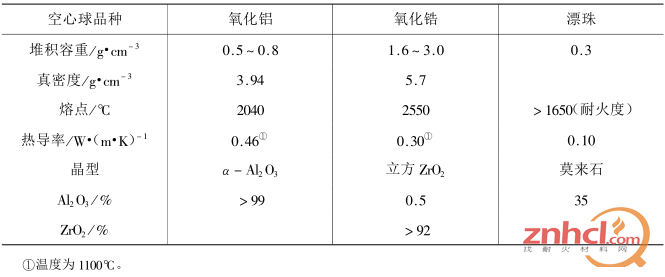

氧化鋁空心球耐火澆注料的特點是荷重軟化溫度高、強度大，因此使用溫度一般為1500~1800℃。人造空心球品種有氧化鋁、氧化鋯、莫來石質、鋁鎂質和鎂鉻質等，在耐火澆注料中應用最多的為氧化鋁空心球;粉煤灰漂珠也是一種空心球，是由粉煤灰中提取的，是生產輕質磚的良好原料，也是配制耐火澆注料的良好外加物。表2-6-10為空心球的主要性能。表1 空心球的主要性能
氧化鋁空心球耐火澆注料用的結合劑，主要有CA-70或CA-80水泥、結合黏土、磷酸鋁和硫酸鋁等，用工業氧化鋁粉或剛玉粉等材料作耐火粉料，其細度為小于0.09mm的占90%以上;空心球最大粒徑為5mm，采用自然級配或分級級配。另外，應摻入外加劑或外加物，以提高性能。表2-6-11為氧化鋁空心球澆注料的性能。氧化鋁空心球耐火澆注料在冶金、石化和炭黑等部門的窯爐中，得到了應用，滿足了新工藝、新技術發展的需要，并獲得了顯著的社會經濟效益。粉煤灰漂珠的粒徑一般為40~ 200μm，有一定的活性。因為質輕，能降低輕質耐火澆注料的體積密度;漂珠中空，壁薄且堅硬，因此不降低其強度，又因有一定的活性，且對強度有所幫助。在輕質耐火澆注料中，漂珠用量與性能的關系，見圖1。從圖中看出，隨著漂珠用量的增加，輕質耐火澆注料的體積密度下降，耐壓強度無明顯變化。表2 氧化鋁空心球澆注料的性能。

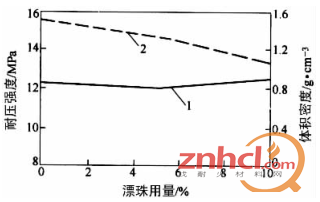

圖1 漂珠用量與性能的關系1 一耐壓強度;一體積密度應當指出，漂珠用量由10%增至15%時，使澆注料的體積密度達到1.07g/cm3，烘干耐壓強度為9.2 MPa，1200℃燒后線收縮約為0.32%。這就是說，在輕質耐火澆注料中，漂珠用量一般為5%~15%為宜。
