剛玉是一種由氧化鋁(Al2O3)的結(jié)晶形成的。熔點(diǎn)高達(dá)2000℃-2030℃，剛玉在摩氏硬度表中位列第9級。比重為4.00，有六角柱體的晶格結(jié)構(gòu)。有著剛玉的硬度，和相對比鉆石更低廉的價錢，它成為了砂紙及研磨工具的好材料。
剛玉有玻璃光澤。是鋁礬土為主要原料經(jīng)礦業(yè)爐煉出的人造材料，可做磨料和耐火材料。純度較高的為白色叫白剛玉，含有少量雜質(zhì)的為棕色叫棕剛玉。
由于有耐高溫、耐腐蝕、高強(qiáng)度等性能，故用做澆鋼滑動水口，冶煉稀貴金屬、特種合金、高純金屬、玻璃拉絲、制作激光玻璃的坩堝及器皿；各種高溫爐窯，如耐火材料、陶瓷、煉鐵高爐的內(nèi)襯（墻和管）；理化器皿、火花塞、耐熱抗氧化涂層。SiO2小于0.5%的低硅燒結(jié)剛玉磚是炭黑、硼化工、化肥、合成氨反應(yīng)爐和汽化爐的專用爐襯。

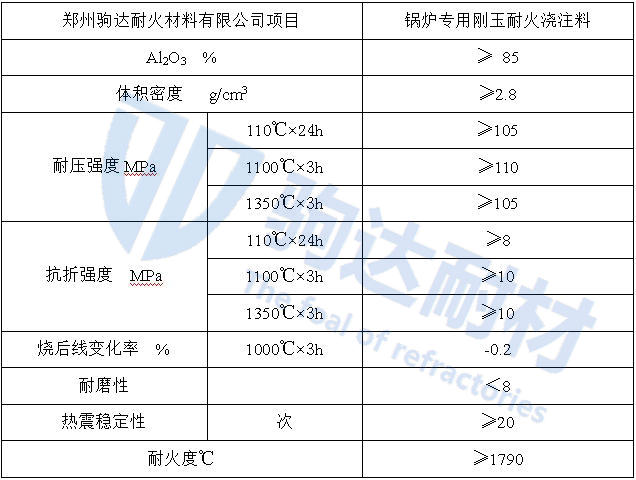

以剛玉為骨料和粉料外加一些結(jié)合劑所制備的剛玉澆注料。具有比高鋁耐火澆注料和莫來石耐火澆注料更高的機(jī)械強(qiáng)度和抗磨蝕等性能，但抗熱震性能稍差些。主要用做鍋爐、高爐熱風(fēng)爐、加熱爐、陶瓷窯爐等各種窯爐的內(nèi)襯材料。
為充分發(fā)揮剛玉澆注料的優(yōu)良性能，延長其使用壽命，特制訂下列使用說明，請在使用時嚴(yán)格按下列說明執(zhí)行，否則會縮短其使用壽命直至其被破壞。
1、剛玉澆注料的包裝：該澆注料采用塑料編織袋包裝，結(jié)合劑由小塑料袋另裝，每袋25kg。
2、攪拌:攪拌采用強(qiáng)制式攪拌機(jī)攪拌，以每袋為一整體單位，根據(jù)實(shí)際用量可多袋攪拌。施工溫度5℃—35℃，溫度偏低或偏高時必須采用升溫或降溫措施使其滿足施工溫度要求。
3、攪拌方法：先將耐火集料和結(jié)合劑全部放入強(qiáng)制式攪拌機(jī)中，將干料干拌2分鐘，使材料顏色統(tǒng)一后加水?dāng)嚢?—5分鐘至材料顏色均勻一致即可使用。攪拌好的料以手抓能成團(tuán)但不漏漿為準(zhǔn)。
4、剛玉澆注料加水量：耐火材料重量的6—8%，可根據(jù)天氣溫度情況適當(dāng)浮動，用水必須是干凈的飲用水。
5、剛玉澆注料加水?dāng)嚢韬蟊仨氃?0分鐘以內(nèi)施工完畢，嚴(yán)禁返料攪拌施工和二次加水?dāng)嚢枋┕ぁ?nbsp;
6、剛玉澆注料的振搗：剛玉澆注料應(yīng)采用插入式振動器或平板式振動器澆注施工。每層澆注高度不得超過400mm，每層振動致表面返漿即可，在一個部位，不能長時間振動以防材料顆粒分級或模板移位。施工時必須用振動器振動澆注，不允許手工振搗施工。
7、澆注料施工時應(yīng)連續(xù)進(jìn)行，在前一層澆注料初凝期前，應(yīng)將下一層澆注料澆注完畢。如施工間隙超過其初凝期時，應(yīng)按施工縫要求進(jìn)行處理。
8、澆注料的養(yǎng)護(hù)和脫模：澆注結(jié)束后自然養(yǎng)護(hù)24小時后即可脫模。剛玉澆注料澆注好后自然養(yǎng)護(hù)即可，養(yǎng)護(hù)時不能澆水，養(yǎng)護(hù)溫度5℃—35℃。脫模后養(yǎng)護(hù)72小時后即可按升溫曲線進(jìn)行烘烤。
9、剛玉澆注料的烘烤：剛玉質(zhì)澆注料養(yǎng)護(hù)72小時后即可按下列
