碳化硅導(dǎo)熱率高，熱膨脹系數(shù)小，難于被鋼液及熔渣浸潤(rùn)，且其在高溫下的氧化屬于保護(hù)型氧化，抗氧化能力明顯優(yōu)于碳素材料，因此，將剛玉與碳化硅復(fù)合制備出一高耐磨并抗熔渣侵蝕的耐火澆注料應(yīng)用在電力鍋爐、冶金、建材等領(lǐng)域具有廣泛的用途。
碳化硅屬于共價(jià)鍵型化合物，剛玉屬離子鍵型化合物，因此要得到直接結(jié)合燒結(jié)良好且強(qiáng)度較高的碳化硅澆注料是很困難的必須通過調(diào)整顆粒級(jí)配，調(diào)整水泥和復(fù)合微粉的加入量制得常溫強(qiáng)度和高溫強(qiáng)度都較高的碳化硅澆注料。
碳化硅澆注料的骨料采用≤1mm、1-3mm、3-5mm三級(jí)粒度。骨料和粉料的質(zhì)量比為63~70:37~30.原料的基質(zhì)以剛玉為骨料，碳化硅，水泥，uf—SiO2、α—AL2O3為基質(zhì)主要原料，水泥的加入量屬于低水泥系列，加入量在2%將配好的料在加班機(jī)中干混2min ，再加水混煉3min，帶模養(yǎng)護(hù)24h后脫模，于110℃烘干24h。取部分烘干后的條狀試樣分別檢測(cè)常溫耐壓強(qiáng)度都大于80MPa。通過優(yōu)化顆粒級(jí)配，降低水泥的加入量、調(diào)整復(fù)合微粉的比例，解決了一般澆注料中常溫強(qiáng)度和高溫強(qiáng)度的矛盾，制得了一種常溫強(qiáng)度和高溫強(qiáng)度都較高的碳化硅澆注料

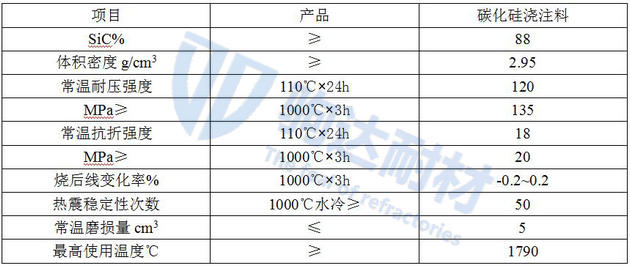

碳化硅重要的化學(xué)性質(zhì)有抗氧化性、抗腐蝕性。碳化硅澆注料中的碳化硅尤其在高溫（1100℃）下都很有利。尤其是碳化硅粉為150目，不可能被徹底氧化，在SiC粒子周圍發(fā)作部分縫隙，進(jìn)步了澆注料抗熱震穩(wěn)定性和強(qiáng)度。未氧化完的SiC也起到顆粒增強(qiáng)的效果。碳化硅含量越多，越有利材料的抗結(jié)皮功能。SiC含量越多，越有利于耐堿功能的進(jìn)步。
