某電解鋁企業鑄造車間一臺50t混合爐運行5年后，燒嘴側爐墻熔池部分墻體澆注料發生大面積酥松、破損，開裂較為嚴重。如繼續使用存在漏爐的安全隱患。綜合該爐其余內襯情況以及實際生產需求，決定僅對破損面爐襯進行拆除并重新砌筑。

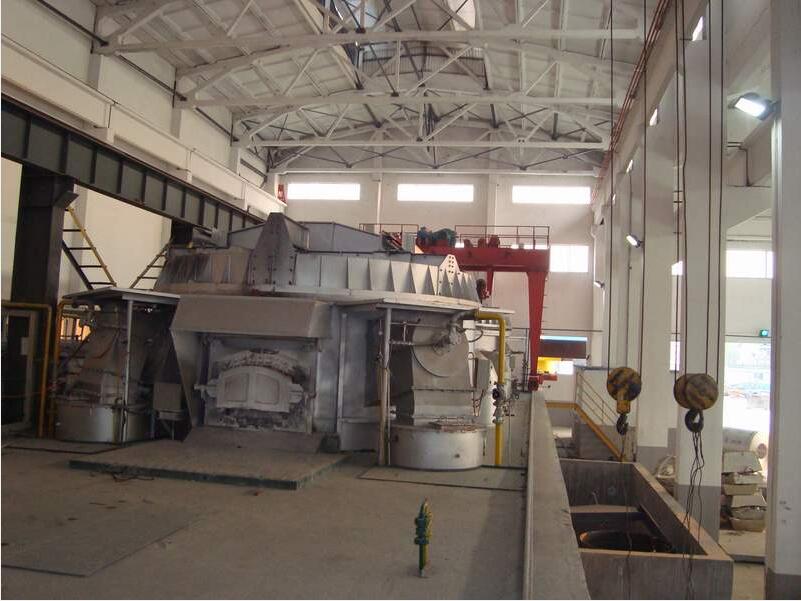

混合爐是電解鋁企業鑄造工序的重要工裝，是對電解鋁液進行熔煉的專業設備。近年來，隨著電解鋁企業產能的不斷提升，混合爐規格也逐漸向大型化的方向發展。澆注料內襯以其優越的抗鋁液滲透性能和抗沖擊性能，以及較強的抗熱震性能和較低的掛渣性能，顯著提高了混合爐的使用壽命，從而得到了廣泛的使用，逐步取代了傳統的耐火磚砌筑內襯。但是澆注料混合爐也存在施工工藝、烘爐技術要求較高的問題。尤其是澆注料內襯一旦破損或發生滲漏，通常只有采取整體拆除。重新澆筑的方式進行大修處理。而一次內襯大修費用相當昂貴，且拆除、砌筑及烘爐至少6個月時間。高昂的費用和較長的工期對企業成本控制、生產組織均會造成較大的不利影響。
一:混合路內襯結構簡介
澆注料澆筑的混合爐內襯由兩種形式，熔池部分為澆注料，溶池以上為耐火磚砌筑。熔池結構為三層：內層是厚度為250mm的的工作層，直接接觸鋁水，由KST-85澆注料澆注，具有較強的抗腐蝕、抗沖擊及耐高溫性能：中間為100mm厚的防滲層，由干式防滲料鋪就，結構較為疏松，主要作用是阻斷鋁液外滲的路徑，防止鋁液進一步滲漏：底層為250mm的保溫層。混合爐內襯結構如下圖：
二：混合爐小修工藝過程
2.1拆除過程中又人工作業，不能采用機械破拆，避免損傷非目標區域爐襯。拆除順序自上而下進行，先拆除耐火磚，再逐步清理工作層、防滲層和保溫層。墻體拆除過程中要注意舊磚墻咬茬，以增強牢固性。在清楚爐池部分墻體與爐底工作層及另一墻衣的澆注料凸凹銜接縫口時，不能破壞舊墻的凸凹銜接口。如果凸凹銜接口已發生損壞，則將工作層以下的防滲層、保溫層向爐底中心方向再掏挖100mm左右，做為爐底層與新墻體的銜接凸凹槽。
因混合爐內襯表面長時間在高溫、高腐蝕性環境下工作，材料性質已嚴重劣化，表面變得疏松，在清理時，應將新舊澆注料接茬區域表面疏松部分多請爐100~200mm。此外，需將接茬區域周邊的金屬鋁清理干凈，否則在烘爐時，澆注料產生收縮縫后，熔化的鋁液會滲入縫隙，對爐襯造成不可逆破壞。
2.2砌筑
（1）施工順序 從底向上砌筑，由外向內砌筑。現在爐墻鋼殼上鋪一層10~20mm石棉板，代替原設計使用的60mm厚保溫棉。再用輕質澆注料砌筑保溫層，一次性全部砌筑完成。待保溫層砌筑完，達到八成干吼，在采用防滲澆注料砌筑防滲層，一次性全部砌筑完成。待防滲層達到八成干后，再采用KSJ-85高強澆注料砌筑工作層。各類澆注料的使用應嚴格按產品技術說明書執行。
2.3工藝要點
（1） 為保證工作層抗熱脹性，減少應力破壞，采用分塊砌筑的方式，將墻體均分為四塊進行砌筑，減少墻體的熱變形量。施工時先砌相隔兩塊，待兩塊達八成干后再砌相鄰兩塊，每塊之間留10mm的伸縮縫。
（2） 工作層要與爐底內襯中清理的凸凹槽相嵌，在澆灌澆注料時，順其自然銜接，以增加新舊墻體之間的銜接密封性，確保在使用過程中鋁液沒有直通縫隙。在各層砌筑中，應全部用振動棒振動夯實，避免存在氣泡或縫隙
（3） 將新墻體與爐殼之間的保溫棉改為石棉板，利用石棉板可壓縮量較低的性質，抑制在爐溫上升后新修墻體受熱膨脹向外部位移的趨勢，盡量控制新、舊墻體接茬處縫隙大小。
（4）新修墻體與爐底采用墻包底的方式澆筑，將爐底工作層包圍進爐墻內側。且底部新修部分不再砌筑保溫層與防滲層，整個墻體熔池部分全部采用高強澆注料澆筑，使其全部為工作層，以保證新爐墻穩固，并對舊爐底一端呈一定的托舉狀態。
