粘土結合澆注料在不定型耐火澆注料中屬于傳統制品，由于其具有熱震穩定性好，抗剝落性強等優良性能，再結合市場需求，不斷開發該制品，現已形成粘土結合澆注料、粘土結合輕質澆注料系列產品，并在不同熱工窯爐上得到了成功的應用。在此基礎上，鄭州駒達新材料科技有限公司經過試驗優化了粘土結合澆注料添加劑，使其施工性能和高溫使用性能得到了進一步提高。
NJ-48NJ-60理化性能
NJ-48主成分是特級煅焦、二級礬土;NJ-60主成分是三級碩土一級礬土。兩個牌號的澆注料都是以優質藍晶石為體積穩定性，以軟質粘土A為結合劑，以鋁酸鹽水泥為促凝劑，并加入少量添加劑。其粒度組成為10mm~3mm，35%，3mm~1mm 15%，<1mm 20%，<0.1mm 30%。理化性能見表1。

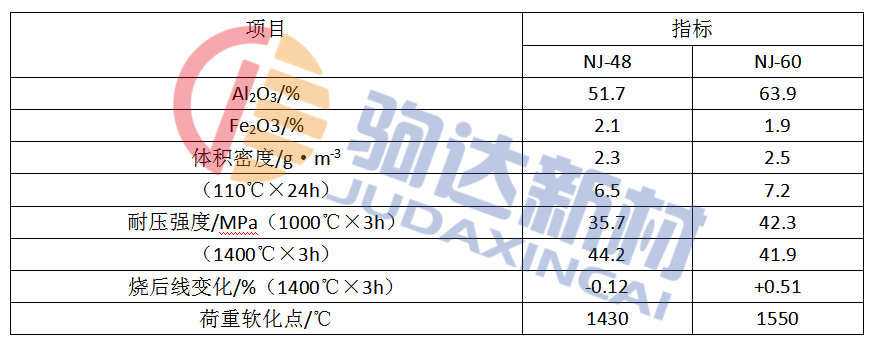

表1 NJ-48NJ-60理化性能
煙臺魯寶鋼管廠環形加熱爐，預熱段爐壁原有高鋁質低水泥澆注料，因剝落嚴重，改用NJ-48料。施工時現場氣溫很低，僅為-2℃~3℃，在泥料攪拌和澆注施工過程中，顯示出良好的流動性，16h即可硬化拆模;而同時施工的低水泥澆注料，36h后也不能硬化，只好采取升溫措施，在15℃左右溫度下，才能形成強度拆模。說明NJ-48料具有良好的低溫施工性能，這對于維修其集中在嚴寒季節的軋鋼加熱爐來說，具有十分重要的意義。該料使用至今未發現任何異常情況。
山東省萊蕪市熱力公司15t/h鏈條式鍋爐前拱，正常工作溫度1300℃~1400℃，溫度波動范圍大，該前拱原使用水泥結合高鋁質澆注料，因剝落嚴重，一般兩個月左右就要更換一次前拱。該鍋爐所產蒸汽主要用于居民取暖，冬季停爐維修，嚴重影響居民生活質量。后來該前拱采用我單位生產的NJ-60粘土結合高鋁質澆注料，經過4個月的使用，停爐檢查發現，該前拱完好無損，預計再使用一個冬季也不會出現問題。值得一提的是，該前拱跨度1.7m，拱高0.15m，拱厚230mm，在如此條件下能夠長期使用，說明該澆注料使用性能是良好的。
QA-48QM-60粘土結合輕質澆注料
QA-48料，顆粒料采用優質輕質高鋁骨料，粉料為二級礬土細粉;QM-60料，顆粒料采用輕質莫來石骨料，一級礬土細粉為粉料。結合劑都是軟質粘土A，促凝劑為鋁酸鹽水泥，并加入部分外加劑。表2是兩種粘土結合輕質澆注料的理化性能。

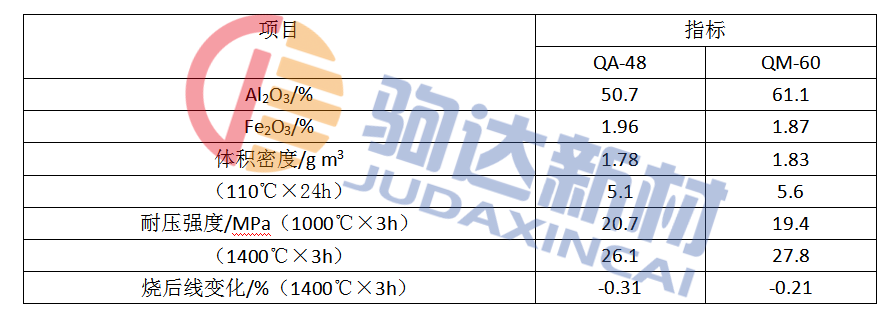

表2 QA-48QM-60料理化性能
山西太原鋼鐵公司線材廠軋鋼加熱爐，山西交口鋼鐵公司扎鐵加熱爐，為相同類型的加熱爐，高溫爐內溫度1300~1400℃。QA-48料被用作低溫段爐墻襯里，QM-60料則被用作高溫段爐頂和爐墻襯里。兩爐自開始正常運轉，至今無任何異常現場發生，并發現爐頂和爐壁幾乎沒有裂紋，與試驗過程燒后線變化都是負值有點矛盾，這可能與施工過程中泥料加水量進一步減少有關。該兩種澆注料在加熱爐上的應用，能夠達到降低爐體維修費用、節能、延長爐體使用壽命的效果。
粘土結合澆注料促凝方式的改進

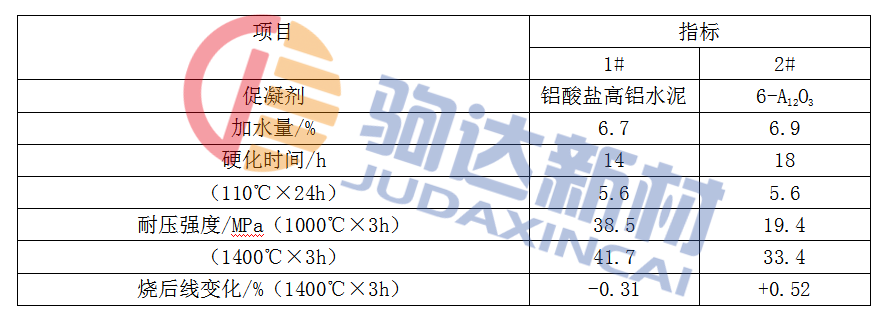

為了進一步提高粘土結合澆注料的使用溫度，作者設想用σ-Al2O3替代鋁酸鹽水泥做促凝劑，并在實驗室條件下(氣溫20℃)做了對比試驗，試驗結果如表3所示。
由表3可見，引入σ-Al2O3的2#澆注料，燒后線變化是+0.52%，625#水泥作促凝劑的1#則是-0.13%，2#的荷重軟化點比1#提高30℃，這是σ-Al2O3與粘土反應生成莫來石，且基質Al2O3含量提高所產生的結果。1000℃×3h，1400℃×3h燒后耐壓強度2#有所降低。
應該注意的是σ-Al2O3做促凝劑，施工現場氣溫必須在15℃以上，這是σ-Al2O3硬化性質決定的。
研制的粘土結合澆注料，粘土結合輕質澆注料，分別用作環形加熱爐內襯里軋鋼加熱爐內襯里及其它窯爐熱沖擊嚴重部位內襯里，取得了良好的應用效果。用σ-Al2O3替代鋁酸鹽水泥作粘土結合澆注料促凝劑，獲得了理想的試驗結果。
