新型修補料主要用于轉爐爐底，透氣磚、座磚和滑板磚等部位的冷熱修補料、自流填料和接縫料。其技術要求是強度高、易攤平、好燒結，有的要求透氣性好。該料每次用量少，但部位重要，得到重視。
表1-2為新型修補料的性能。表中編號1用一級電熔鎂砂、中檔鎂砂和電熔鎂砂尖晶石為主料，添加電熔白剛玉粉和α-Al2O3超微粉，采用有機和無機復合結合劑并加防爆劑;編號2用二級電熔鎂砂、中檔鎂砂和燒結尖晶石為主料，添加少量超微粉，也用復合結合劑并加促凝劑和防爆劑;編號3和編號4用電熔白剛玉、電熔鎂砂和超微粉，并加結合劑和外加劑，編號5用鋯英石代替電熔鎂砂。編號1為轉爐透氣磚鎂砂質修補料，編號2~5分別為鋼包透氣磚鎂質修補料、座磚含鋯剛玉質熱補料及其周圍剛玉鎂質填縫料。

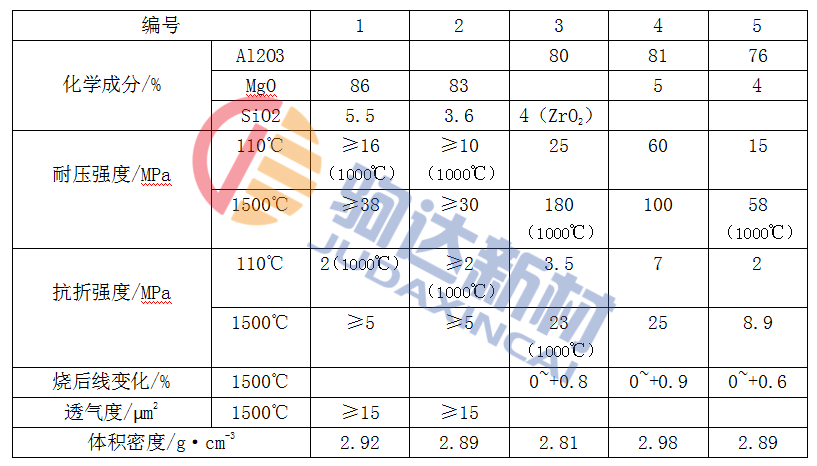

表1-2 新型修補料的性能
透氣型修補料的技術關鍵是顆粒級配和自反應、自燒結程度的控制，這樣才能獲得良好的透氣效果。
透氣磚和水口磚一般用粘結料和接縫料，其化學成分(%)為Al2O3 65~86、Cr2O3 4~15，黏結時間為1~3min，烘干黏結強度≥1MPa，1500℃黏結強度≥6MPa。該料顆粒組成是≤0.07mm的≥90%。
