鎂硅質(zhì)耐火澆注料包括用鎂橄欖石配制的澆注料和用鎂砂和硅石粉配制的澆注料。用氧化鎂和SiO2微粉配制的耐火澆注料具有施工性能好，用水量少等特點(diǎn)。
當(dāng)耐火澆注料中加入12%的硅粉時(shí)，可制得無(wú)殘余收縮的堿性耐火澆注料。隨著SiO2添加量的增加，爐渣對(duì)澆注料的侵蝕程度趨向增加，而爐渣滲透深度趨向減小，典型鎂硅質(zhì)耐火澆注料的理化性能見(jiàn)表1-1。

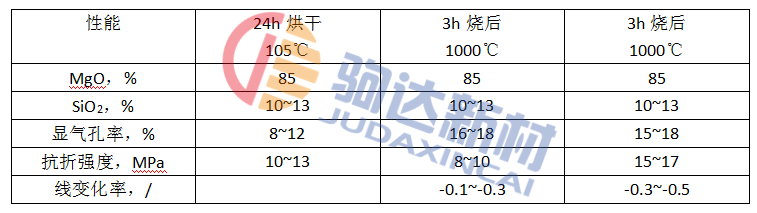

表1-1 典型鎂硅質(zhì)耐火澆注料的理化性能
注：施工用水量為5.0~6.0%。
