高溫多孔熟料耐火澆注料系用低熔物加入法生產(chǎn)的多孔熟料骨料、高鋁粉、生黏土、硅灰、結(jié)合劑、膨脹劑、促凝劑和減水劑等材料，配制成的黏土結(jié)合或低水泥多孔熟料耐火澆注料。其特點是體積密度小、強(qiáng)度高、燒后線變化小和熱導(dǎo)率低。同時，使用溫度高，一般為1300~1500℃。為了與普通多孔熟料耐火澆注料相區(qū)別，故稱之為高溫多孔熟料耐火澆注料。
表1-4為高溫多孔熟料澆注料的性能。從表中看出，該類澆注料烘干強(qiáng)度介于上述兩類澆注料之間，1400~1500℃的強(qiáng)度相當(dāng)高，幾乎與普通重質(zhì)水泥耐火澆注料相同;1400℃燒后線變化呈膨脹態(tài)勢，1500℃時黏土質(zhì)的略有收縮，而莫來石質(zhì)的仍為+0.4%;耐火度≥1710℃，熱導(dǎo)率約為0.5W(m·K)。因此，該類澆注料能在軋鋼工業(yè)爐等熱工設(shè)備上使用，壽命較長，節(jié)能效果較好，應(yīng)大力推廣。

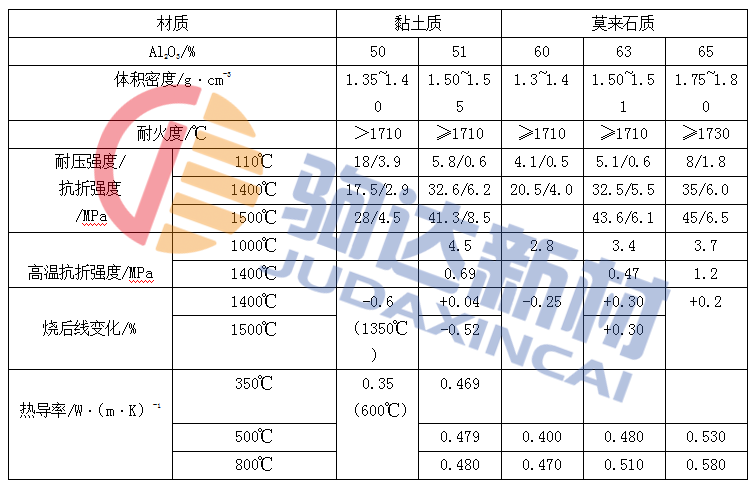

表1-1 高溫多孔熟料澆注料的性能
①、②檢驗溫度分別為1100℃和1300℃。
